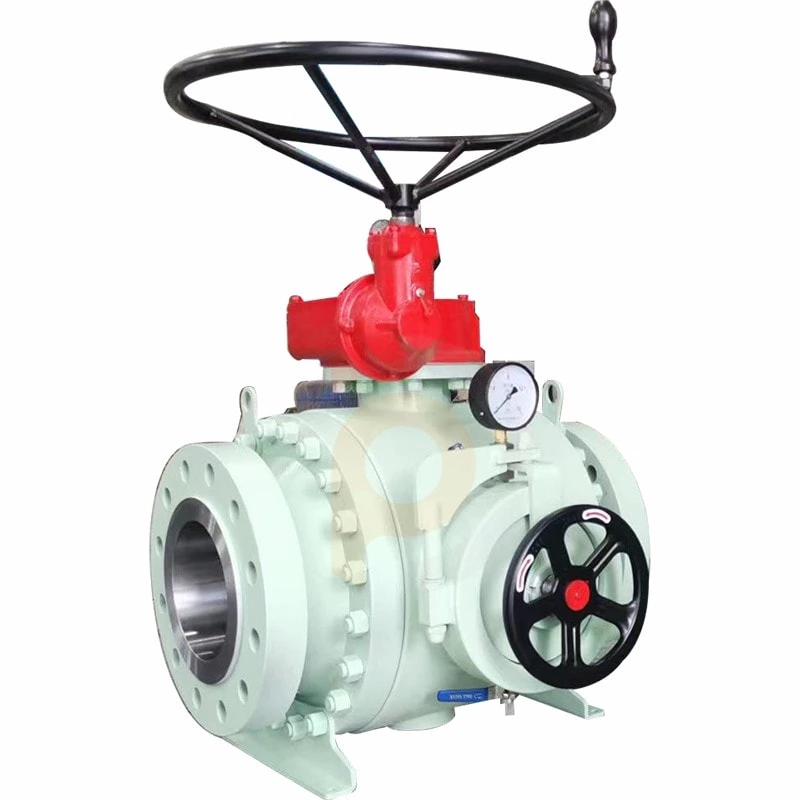

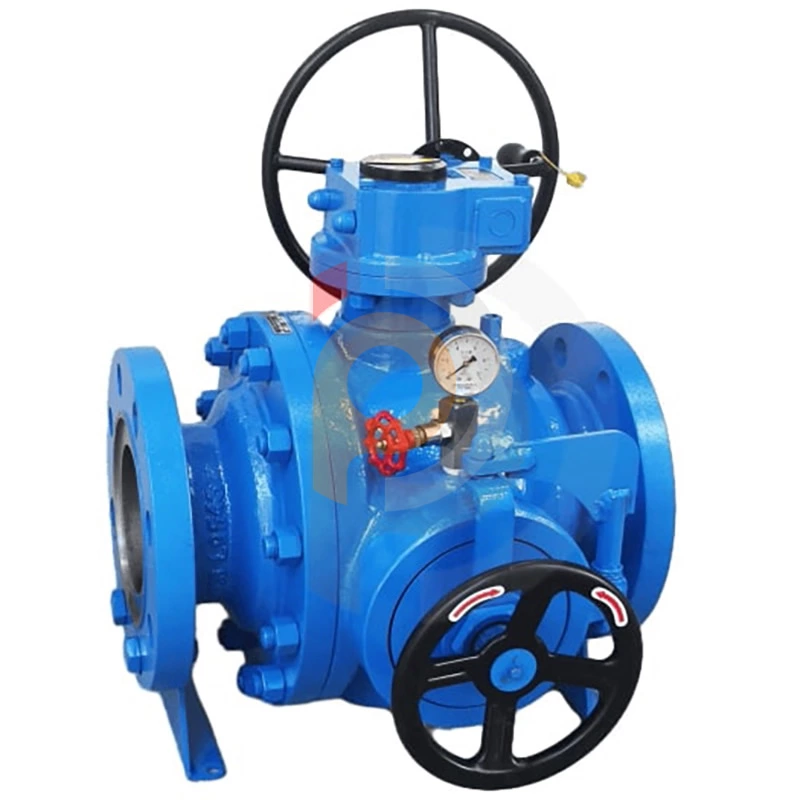

清管阀

产品介绍：

   清管阀（亦称PIG）清管阀只要解决，管道在长期使用中管道内壁会沉积或形成污垢，这些沉积的污垢沉积在管道壁上会增加流体在输送中的阻力。铺设新管道，在运营前清扫管内各种残留物，和管线内壁除锈防腐层涂敷，使管线畅通无阻。

用途和功能：

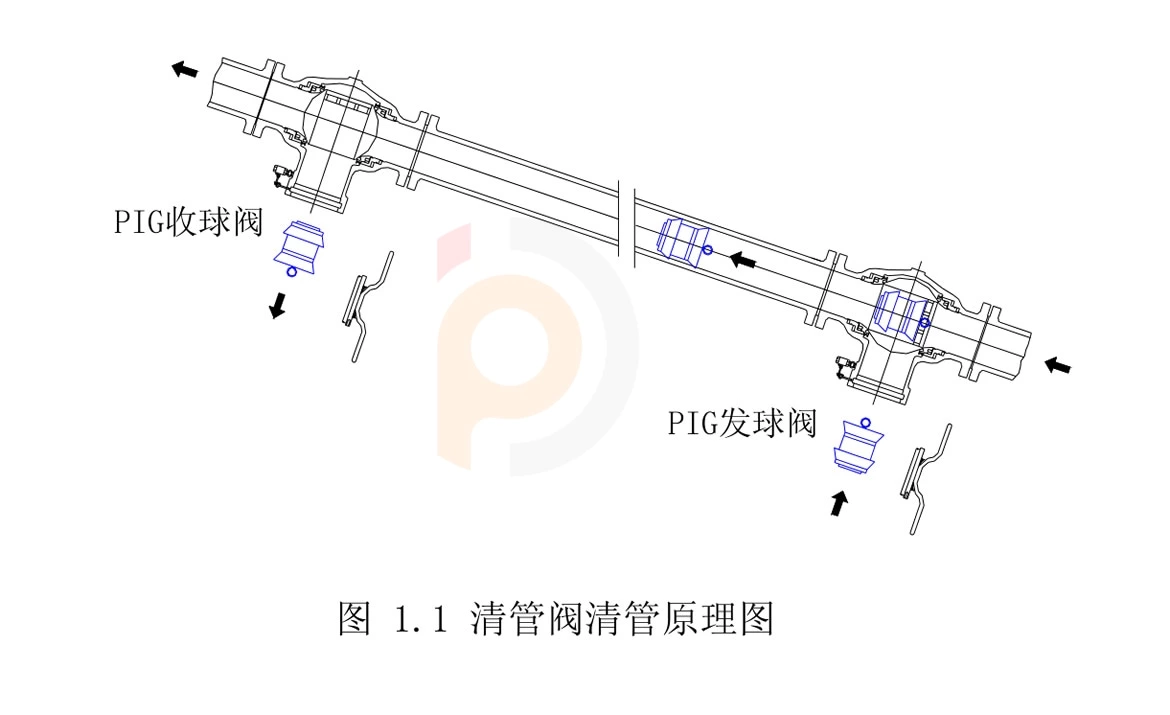

PIG通常分为两组安装（如图1-1所示），一组作清管器发射，另一组作清管器接收。PIG根据管线的安装上游或者下游做接收或发射用途。PIG与传统收发球筒装置或阀组方式相比较，PIG节省空间，结构紧凑，操作简单。PIG阀操作流程，操作发射PIG阀到关闭位置，使上下游与中腔双隔离（DBB）球孔与快开门口在一轴线上。排除PIG阀腔压力打开快开门，将清管器推入阀腔底部，然后关闭快开门，操作PIG之开启位置，清管器在介质的推力作用下向前推进。清管器清扫结束到达接收PIG阀后被固定在阀座上的拦栅挡在PIG阀腔内，操作PIG阀至关闭位置，使上下游与中腔双隔离（DBB）球孔与快开门口在一轴线上。排除PIG阀腔压力打开快开门取出清管器。

京派清管阀快开门特点：

京派快开门具有完全自主知识产权快开门结构，较大口径的快开门装有摇臂铰链装置。快开门具有内压保护功能，没泄压之前是无法打开快开门，防止误开，错开，减少人员伤亡和财产损失的概率。操作方便快捷并申请了专利。

京派可拆卸挡清管器拦栅特点：

京派可拆卸拦栅PIG阀一阀多用，此PIG适用于长输管线中段，当管线需要清扫时，可拆卸拦栅清管阀在中段可以起到更换磨损严重的清管器，以更有效的清扫管道内壁的层积和污垢，增加管道流通能力。或者当中途不需要更换清管器时，可拆卸拦栅清管阀里面的拦栅取出。使清管器能顺利通过PIG阀。亦可减少拦栅在清管阀里面增大流阻系数和流量损失，大大提高经济价值，并申请了专利。

清管阀类型

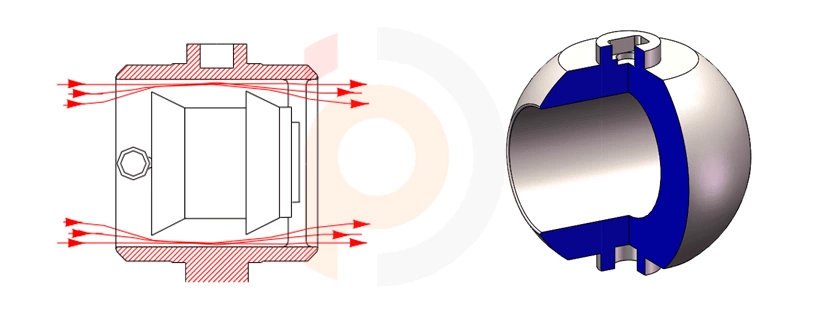

B型：  清管阀B型是带旁通型清管阀，其流通面积约为管子截面积的25%，这种结构即便在发射或者接受清管器时PIG也不会发生断流。所以B型不能当作截断阀使用。

B型

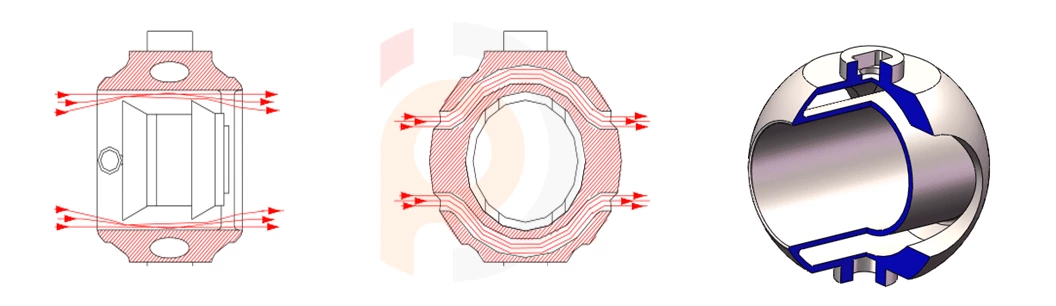

C型：  清管阀C型是标准型清管阀，它的球孔通道面积比管通内径过流面稍大，C型PIG阀在接收或者发射时，会截断管道内的介质输送。所以C型可以当做DBB球阀使用

储存和搬运吊装建议：

安装之前不需要特殊保护，主要保证安装在PIG身边的附件如，排气阀和放空阀，或者压力表，他们碰撞之后可能会导致外漏的风险，禁止在阀门附件或者执行器上面吊装。安装之前保证阀门清洁不允许有异物垃圾进入阀门流道内部，防止损坏阀门密封门导致阀门泄露。

阀门禁止露天堆放，长期储存需要定期检查，裸露大气中无喷涂层的机加工表面应涂抹防锈油脂。阀门通道俩端加上封盖防止异物进入。阀门在储存时应将阀门全开以免损伤球面，操作阀门要么至全开，要么至全关，不能将阀门长期处于半开关位置，阀门可用于户外安装和使用。

注意：

每台PIG阀可做清管发球阀亦可做清管收球阀用，但是安装时必须分辨清管阀的安装方向。作为清管发球阀时，将阀座上有拦栅的一端必须安装在管道上游端。作为清管收球阀时，将阀座上有拦栅的一端必须安装在管道下游端。清管收球阀时亦可在PIG阀前面安装污物收容器并配有接收/发射器，当清管器结果时会做出指示。
