清管阀,大口径清管阀

 清管阀（亦称PIG）清管阀解决管道在长期使用中管道内壁会沉积或形成污垢，这些沉积的污垢沉积在管道壁上会增加流体在输送中的阻力。铺设新管道在运营前清扫管内各种残留物，和管线内壁除锈防腐层涂敷，使管线畅通无阻。运行中的天然气和供暖管线，管线内部会产生结蜡结垢积水等影响管道输送能力物质。清扫作业可降低各种物质对管道内壁的腐蚀减少运作阻力。化工物料及油品管线，管线内会有聚合性物料沉积，用清管器进行不停线清管作业，可避免重新铺设管线，减低生产成本。

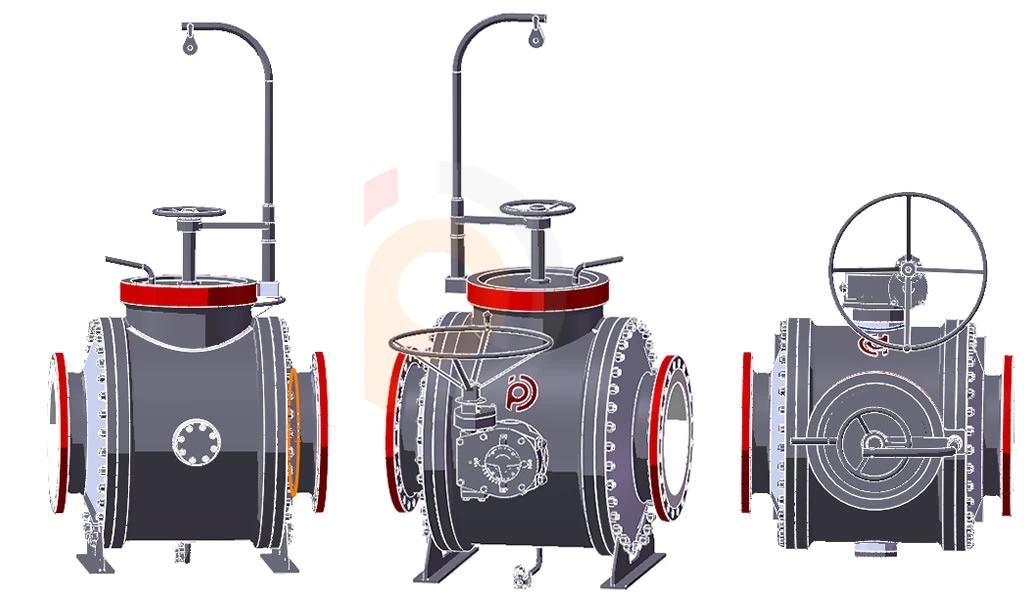

京派清管阀快开门特点：

京派快开门具有完全自主知识产权，快开门具有内压保护功能，没泄压之前是无法强制性打开快开门，较大口径的快开门装有摇臂铰链装置，防止误开，错开，减少人员伤亡和财产损失的概率。操作方便快捷并申请了专利 ZL2018 2 0226964.1。

京派可拆卸挡清管器挡栅特点：

京派可拆卸挡栅具有完全自主知识产权，此PIG阀一阀多用，此PIG适用于长输管线中段，当管线需要清扫时，可拆卸挡栅清管阀在中段可以起到更换磨损严重的清管器，以更有效的清扫管道内壁的层积和污垢，增加管道流通能力。或者当中途不需要更换清管器时，可拆卸挡栅清管阀里面的挡栅取出。使清管器能顺利通过PIG阀。亦可减少挡栅在清管阀里面的运行阻力和压力损失，大大提高经济价值，并申请了专利 ZL2019 1 0409834.0。

京派清管收球总成管道残留收纳快排系统特点：

京派此系统具有完全自主知识产权，当管线清扫作业临近尾声时，当清管器进入清管收球总成管道残留物收纳快排系统时，可以有效的收纳并快速的排出管道内的残留物，减少管道内残留物通过清管阀时造成清管阀的卡塞和刮伤阀座密封面和球体造成清管阀泄露。免去收球筒才能排出难题，收球筒要建收球站，对场地要较大，结构复杂成本高。并申请了专利 ZL2019 2 0706143.2。

清管阀类型

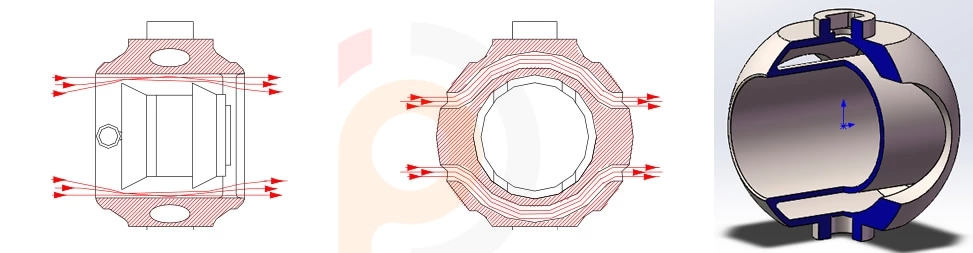

     B型：  清管阀B型是带旁通型清管阀，其流通面积约为管子截面积的25%，这种结构即便在发射或者接受清管器时PIG也不会发生断流。所以B型不能当作截断阀使用。

                                          B型

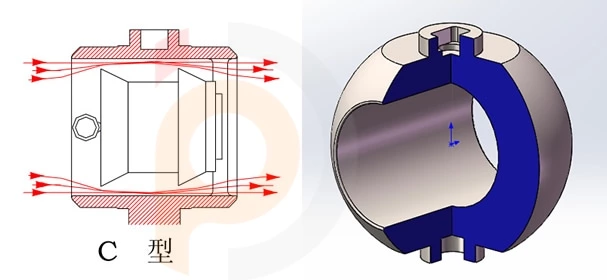

C型：  清管阀C型是标准型清管阀，它的球孔通道面积比管通内径过流面稍大，C型PIG阀在接收或者发射时，会截断管道内的介质输送。所以C型可以当做DBB球阀使用。

C型

注意：

每台PIG阀可做清管发球阀亦可做清管收球阀用，但是安装时必须分辨清管阀的安装方向。作为清管发球阀时，将阀座上有拦栅的一端必须安装在管道上游端。作为清管收球阀时，将阀座上有拦栅的一端必须安装在管道下游端。清管收球阀时亦可在PIG阀前面安装污物收容器并配有接收/发射器，收球快排系统为京派清管阀的专利产品，当清管器结果时会做出指示。
