三通球阀

三通四通以及多路阀都属于多通切换阀，主要是切换分配物料以及合流分流作用。捷配阀门曾为大型船舰冷却系统设计过分流合流具有调节型三通球阀。三通球阀一般安装于焦炉炉顶等地方，工作环境粉尘大，有明火，容易溅水。三通球阀根据结构可分为T型三通和L型三通，四座三通球阀采用顶装式球体，由于四座结构密封性能更好，但是球体在内的阀腔尺寸相应增大，结构也相对比较复杂。 L型三通球阀(Q44型)用于管路中介质

三通四通以及多路阀都属于多通切换阀，主要是切换分配物料以及合流分流作用。京派阀门曾为大型船舰冷却系统设计过分流合流具有调节型三通球阀。三通球阀一般安装于焦炉炉顶等地方，工作环境粉尘大，有明火，容易溅水。

三通球阀根据结构可分为T型三通和L型三通，四座三通球阀采用顶装式球体，由于四座结构密封性能更好，但是球体在内的阀腔尺寸相应增大，结构也相对比较复杂。

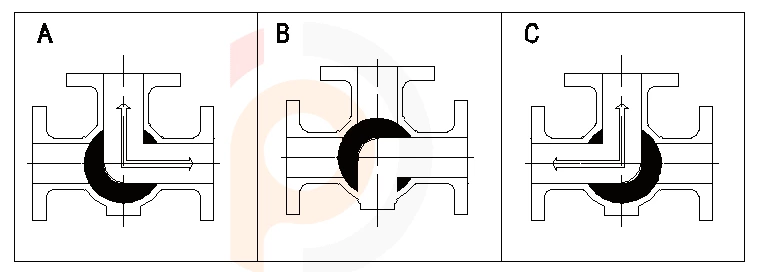

L型三通球阀(Q44型)用于管路中介质流向的切换，能使俩个垂直的管道联通，T型三通球阀(Q45型)用用于介质的分流，合流及流向切换，T型球体通道可以使三个通道相互连通或使其中俩个通道联通，T型球阀可以实现其中俩种，三种，或者四种功能。

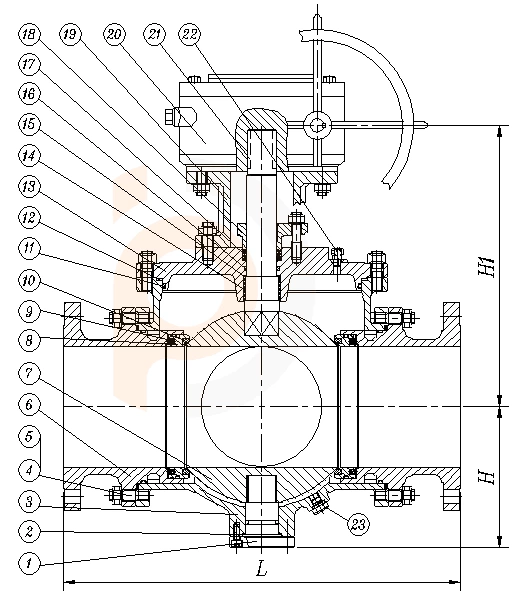

序号	零件名称	序号	零件名称
1	下盖	13	（帽子）Bonnet
2	垫片	14	轴承
3	（身体）Body	15	（干）Stem
4	螺栓	16	（O 型圈）O-rings
5	（坚果）Nut	17	（包装）Packing
6	（帽子）Bonnet	18	（腺）Gland
7	（球）Ball	19	（轭）Yoke
8	（座位）Seat	20	（蜗杆传动）Worm Drive
9	（春天）Spring	21	（键）Key
10	（插入座）Insert Seat	22	（排气塞）Vent plug
11	（O型圈）O-rings	23	（排水塞）Drain Plug
12	（垫片）Gasket	24
技术要求
设计与制造		API 6d
（面对面）Face To Face		ASME B16.10
（连接结束）Conneciton End		ASME B16.5
检验与测试		API 6d

三通球阀

尺寸数据:

尺寸（Size）	类（CLASS ）150			类（CLASS ）300			类（CLASS ）600			类（CLASS ）900
标称管道尺寸（NPS）	L	H	H1	L	H	H1	L	H	H1	L	H	H1
2	240	138	180	240	141	180	292	153	180	368	167	219
3	280	176	210	280	174	210	356	176	215	381	184	297
4	320	194	235	320	197	235	432	197	241	457	218	390
6	440	224	530	440	219	530	559	211	540	610	226	655
8	550	243	625	550	246	625	660	248	635	737	255	770
10	670	312	650	670	283	650	787	286	665	838	297	805
12	720	327	780	720	334	780	838	338	790	965	341	965
14	890	376	790	890	368	790	970	372	810	1029	390	980
16	1000	422	920	1000	419	920	1100	423	925	1200	453	1145
18	1100	453	970	1100	442	970	1240	449	985	1320	526	1195
