产品介绍:
清管阀(亦称PIG)清管阀只要解决,管道在长期使用中管道内壁会沉积或形成污垢,这些沉积的污垢沉积在管道壁上会增加流体在输送中的阻力。铺设新管道,在运营前清扫管内各种残留物,和管线内壁除锈防腐层涂敷,使管线畅通无阻。
用途和功能:

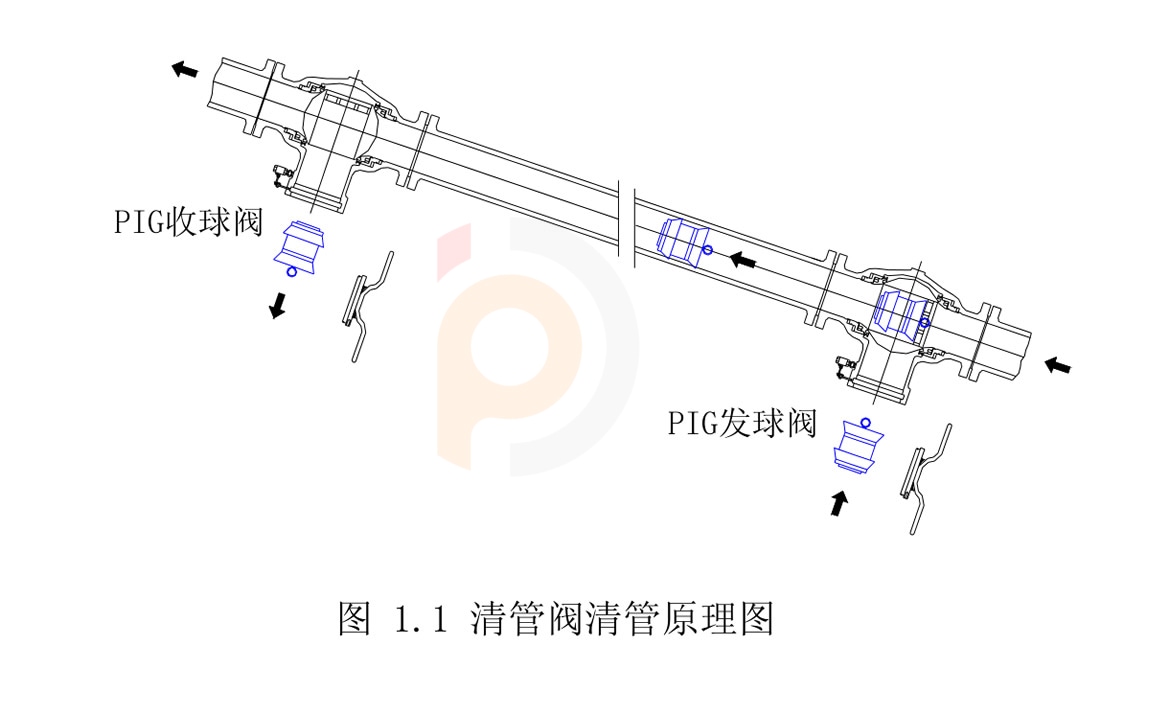

PIG通常分为两组安装(如图1-1所示),一组作清管器发射,另一组作清管器接收。PIG根据管线的安装上游或者下游做接收或发射用途。PIG与传统收发球筒装置或阀组方式相比较,PIG节省空间,结构紧凑,操作简单。PIG阀操作流程,操作发射PIG阀到关闭位置,使上下游与中腔双隔离(DBB)球孔与快开门口在一轴线上。排除PIG阀腔压力打开快开门,将清管器推入阀腔底部,然后关闭快开门,操作PIG之开启位置,清管器在介质的推力作用下向前推进。清管器清扫结束到达接收PIG阀后被固定在阀座上的拦栅挡在PIG阀腔内,操作PIG阀至关闭位置,使上下游与中腔双隔离(DBB)球孔与快开门口在一轴线上。排除PIG阀腔压力打开快开门取出清管器。
京派清管阀快开门特点:
京派快开门具有完全自主知识产权快开门结构,较大口径的快开门装有摇臂铰链装置。快开门具有内压保护功能,没泄压之前是无法打开快开门,防止误开,错开,减少人员伤亡和财产损失的概率。操作方便快捷并申请了专利。
京派可拆卸挡清管器拦栅特点:
京派可拆卸拦栅PIG阀一阀多用,此PIG适用于长输管线中段,当管线需要清扫时,可拆卸拦栅清管阀在中段可以起到更换磨损严重的清管器,以更有效的清扫管道内壁的层积和污垢,增加管道流通能力。或者当中途不需要更换清管器时,可拆卸拦栅清管阀里面的拦栅取出。使清管器能顺利通过PIG阀。亦可减少拦栅在清管阀里面增大流阻系数和流量损失,大大提高经济价值,并申请了专利。
清管阀类型

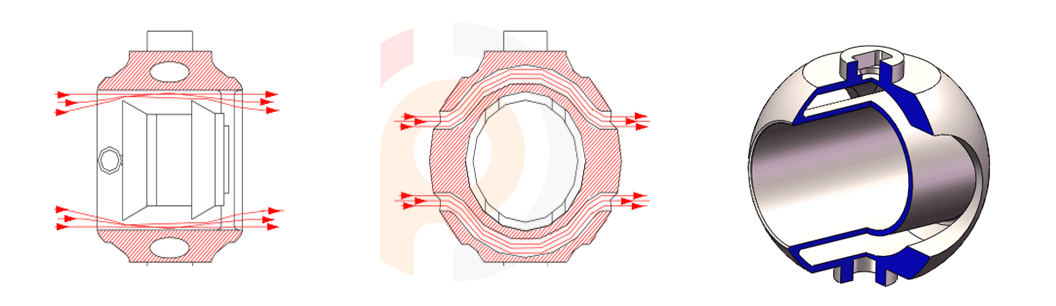

B型: 清管阀B型是带旁通型清管阀,其流通面积约为管子截面积的25%,这种结构即便在发射或者接受清管器时PIG也不会发生断流。所以B型不能当作截断阀使用。
B型

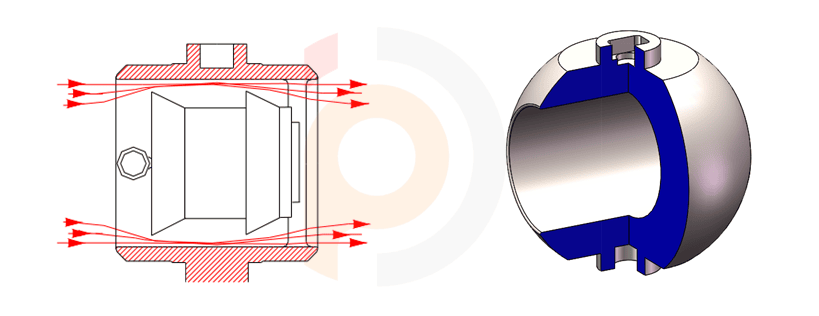

C型: 清管阀C型是标准型清管阀,它的球孔通道面积比管通内径过流面稍大,C型PIG阀在接收或者发射时,会截断管道内的介质输送。所以C型可以当做DBB球阀使用
储存和搬运吊装建议:
安装之前不需要特殊保护,主要保证安装在PIG身边的附件如,排气阀和放空阀,或者压力表,他们碰撞之后可能会导致外漏的风险,禁止在阀门附件或者执行器上面吊装。安装之前保证阀门清洁不允许有异物垃圾进入阀门流道内部,防止损坏阀门密封门导致阀门泄露。
阀门禁止露天堆放,长期储存需要定期检查,裸露大气中无喷涂层的机加工表面应涂抹防锈油脂。阀门通道俩端加上封盖防止异物进入。阀门在储存时应将阀门全开以免损伤球面,操作阀门要么至全开,要么至全关,不能将阀门长期处于半开关位置,阀门可用于户外安装和使用。
注意:
每台PIG阀可做清管发球阀亦可做清管收球阀用,但是安装时必须分辨清管阀的安装方向。作为清管发球阀时,将阀座上有拦栅的一端必须安装在管道上游端。作为清管收球阀时,将阀座上有拦栅的一端必须安装在管道下游端。清管收球阀时亦可在PIG阀前面安装污物收容器并配有接收/发射器,当清管器结果时会做出指示。

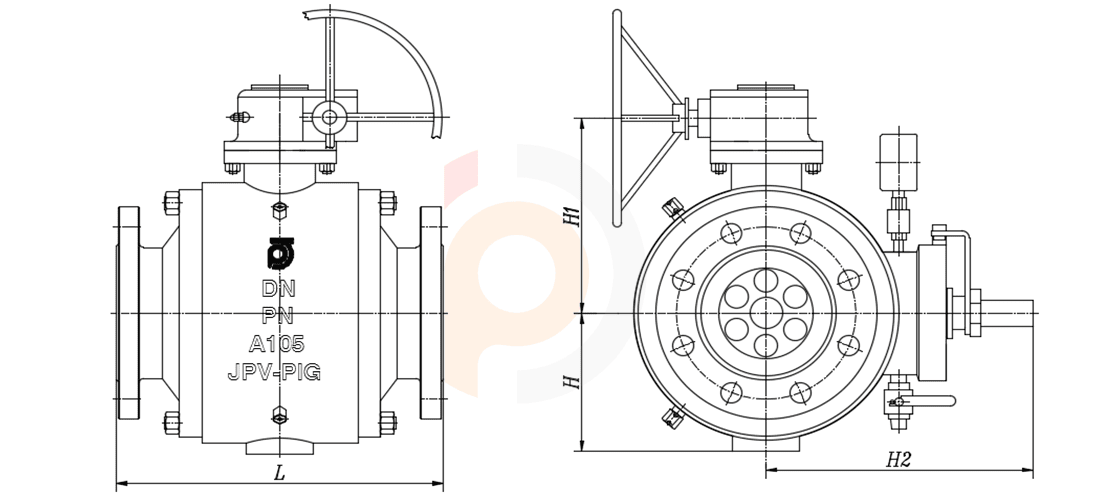

SIZE |
CLASS 150 |
CLASS 300 |
CLASS 600 |
CLASS 900 |
||||||||||||
NPS |
L |
H |
H1 |
H2 |
L |
H |
H1 |
H3 |
L |
H |
H1 |
H2 |
L |
H |
H1 |
H2 |
2 |
310 |
145 |
194 |
180 |
310 |
145 |
194 |
180 |
325 |
145 |
194 |
180 |
348 |
145 |
194 |
180 |
3 |
362 |
162 |
213 |
190 |
362 |
162 |
213 |
190 |
375 |
162 |
213 |
190 |
387 |
162 |
162 |
302 |
4 |
445 |
186 |
255 |
212 |
445 |
186 |
255 |
212 |
460 |
186 |
255 |
212 |
483 |
186 |
186 |
320 |
6 |
520 |
241 |
308 |
277 |
520 |
241 |
308 |
277 |
562 |
241 |
308 |
277 |
590 |
568 |
568 |
583 |
8 |
724 |
590 |
831 |
785 |
724 |
594 |
831 |
785 |
818 |
594 |
831 |
785 |
889 |
626 |
847 |
788 |
10 |
898 |
663 |
879 |
813 |
898 |
663 |
879 |
813 |
943 |
663 |
879 |
813 |
980 |
663 |
906 |
847 |
12 |
1035 |
745 |
990 |
886 |
1035 |
745 |
990 |
886 |
1068 |
745 |
990 |
886 |
1194 |
914 |
990 |
886 |
16 |
1372 |
1233 |
1060 |
973 |
1372 |
1232 |
1060 |
973 |
1372 |
1232 |
985 |
973 |
|
|
|
|
